科深新闻

    业界动态

    网站首页>新闻资讯
    消失模涂料应用案例
    铸件名称:阳极钢爪
    产    品:铸钢消失模干粉水基涂料TS-X442
    产品介绍:
    外观
    悬浮性(6h
    使用波美度
    干粉
    96%
    80-90°
    铸件介绍:



    铸件名称
    铸件领域
    材质
    浇注温度
    熔炼设备
    阳极钢爪
    电解铝
    ZG230-450
    1580-1600
    中频感应炉
    重量
    平均壁厚
    白模材质
    白模制作工艺

    400kg
    175mm
    EPS
    机制模




        ◎前期使用其他供应商消失模干粉涂料存在的问题:消失模工艺中白模采用机制模,表面十分光滑,在涂覆涂料后涂层易开裂、脱层。浸涂2遍并局部补刷2遍加强后才能勉强******涂层效果。又因浇注温度较高,浇注打箱后铸件粘砂严重,给后续清理工作造成很大的麻烦。

        ◎使用科深公司TS-X442涂料的应用工艺及铸件效果:



    生产工艺
    使用波美度
    施涂方式
    施涂遍数
    消失模工艺
    80-85°
    浸涂
    2
    烘烤温度
    烘烤时间
    涂层厚度
    涂层表面质量
    50
    5-6h
    1.2-1.5mm
    无裂纹、脱层情况,涂层强度高



     点击新窗口打开大图   点击新窗口打开大图

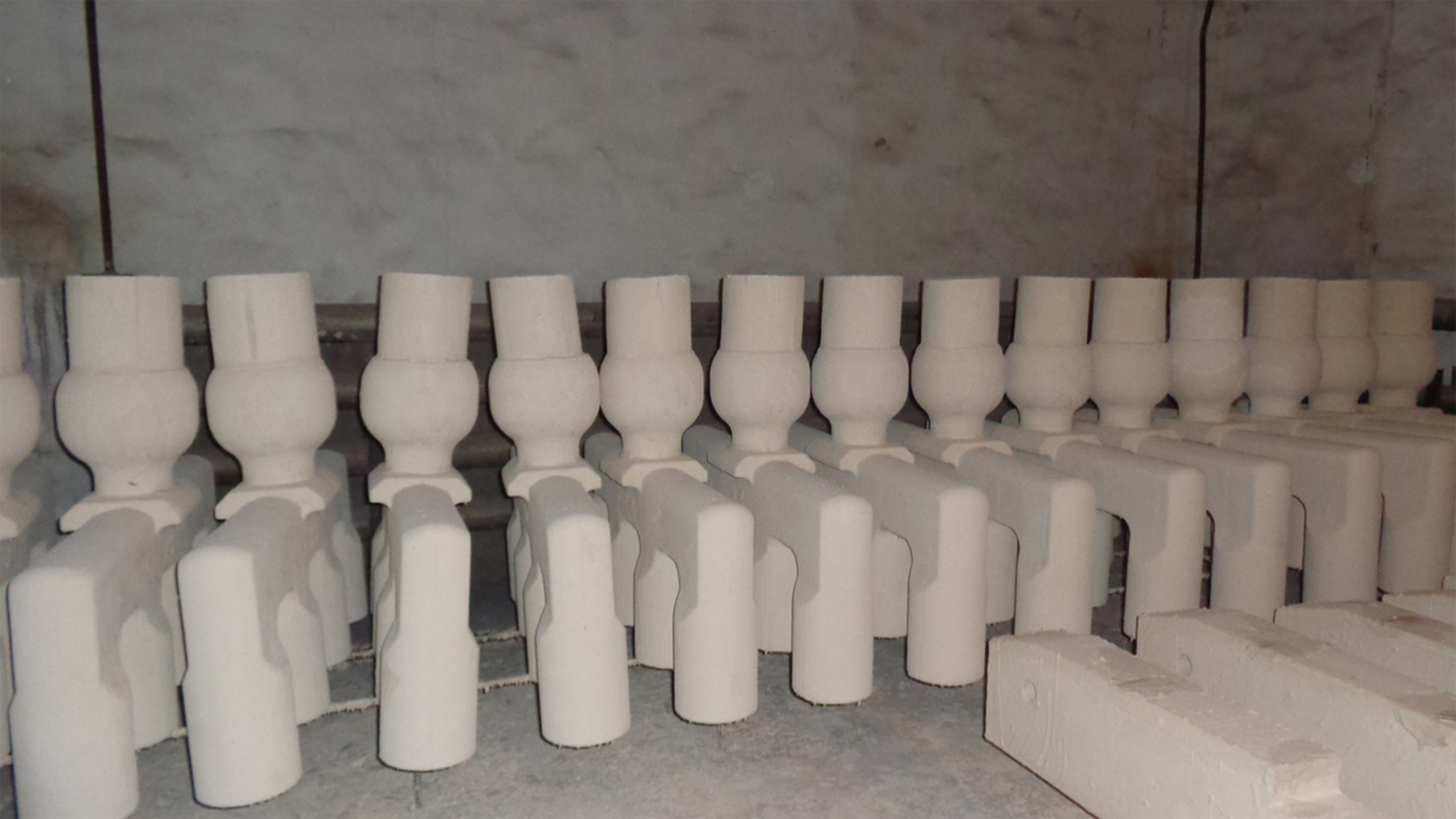

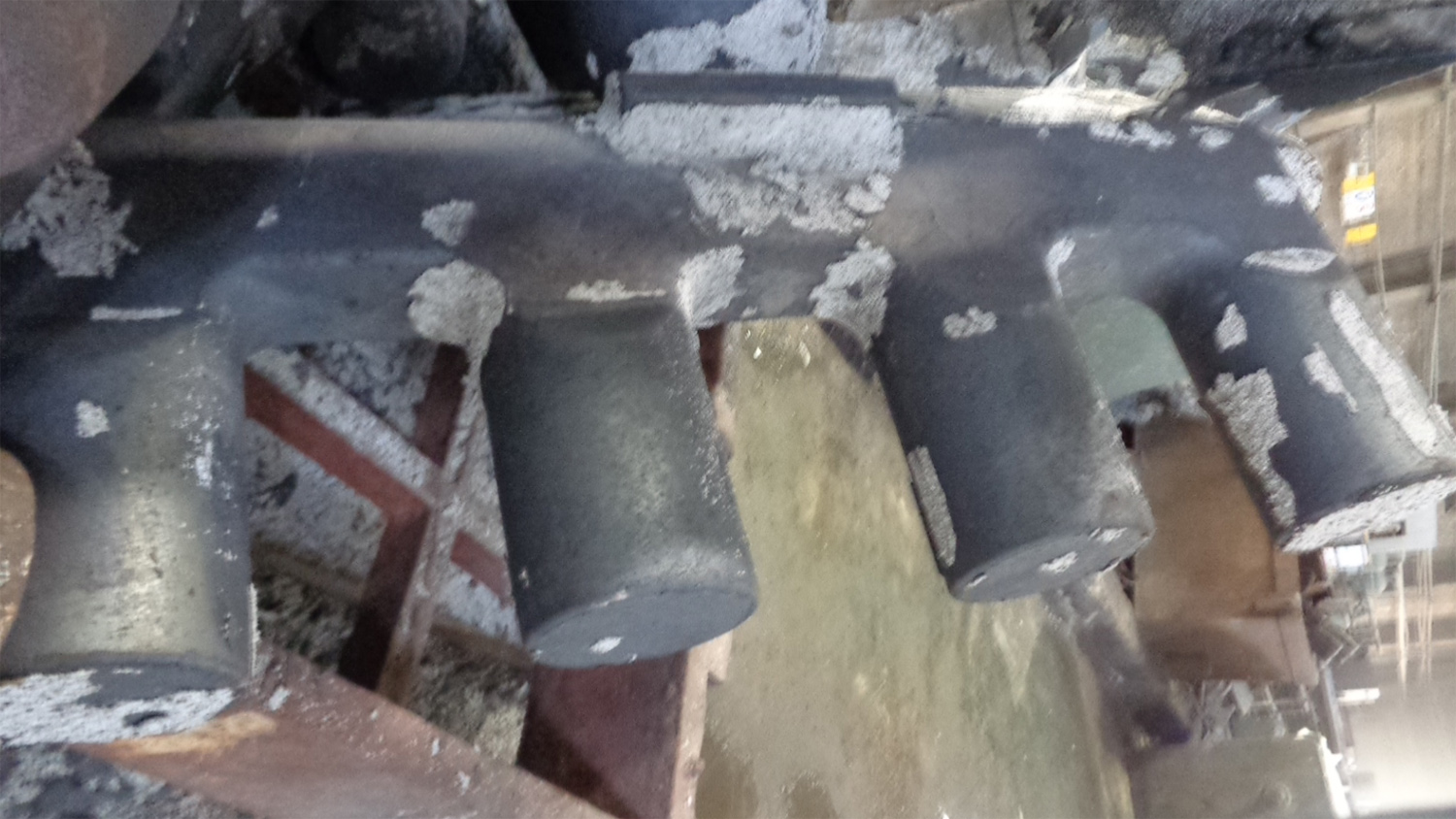

                     烘烤涂层无脱落,无裂纹                    打箱铸件无粘砂,涂层自然剥落干净

    点击新窗口打开大图

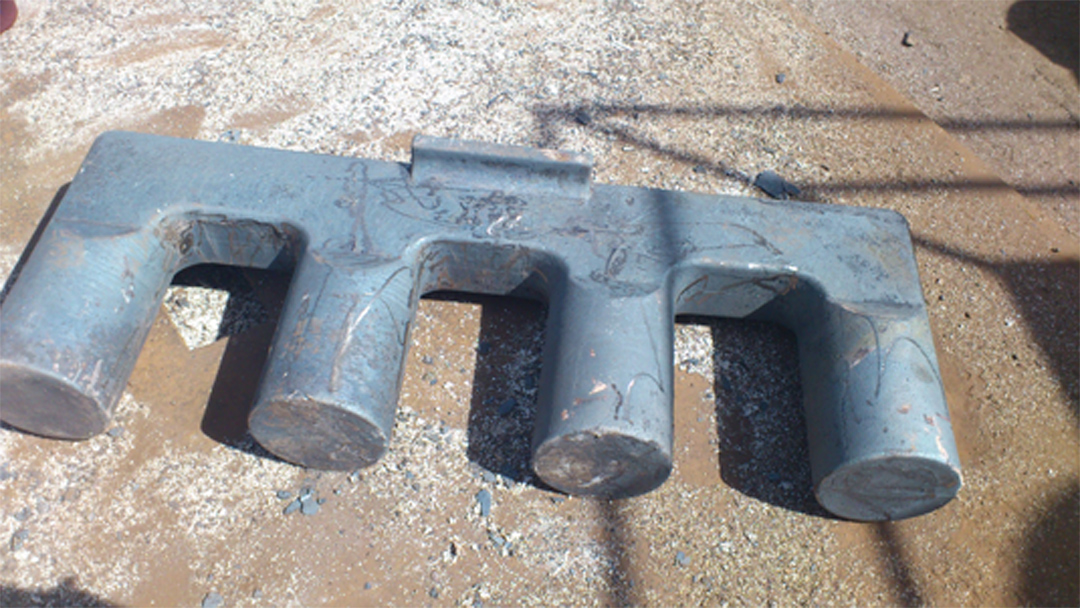

                                                 高质量成品件

    结果分析:
    1.铸钢消失模干粉涂料TS-X442,便于包装和长途运输,加水搅拌容易,分散均匀,悬浮性好;
    2.浸涂后涂层有效的附着在白模上,涂层平整均匀,1、2遍均无开裂、脱层现象;
    3.打箱后,涂层自然脱落无附着,清理工作量大幅减少;
    4.铸件表面质量提高,无粘砂等问题;
    5.操作效率较高,可实现浸涂自动化,工作效率是一般刷涂的3倍以上。

    成都科深节能材料有限公司
    生产基地:四川省成都市成阿工业集中发展区
    销售热线:028-61642532
    技术热线:028-61642832


    24小时服务热线 : 028-61377248
    成都科深节能材料有限公司 备案号:蜀ICP备10202342号-1
